EST爱德华感烟探测器SIGA-PSIC

EST爱德华感烟探测器SIGA-PSIC

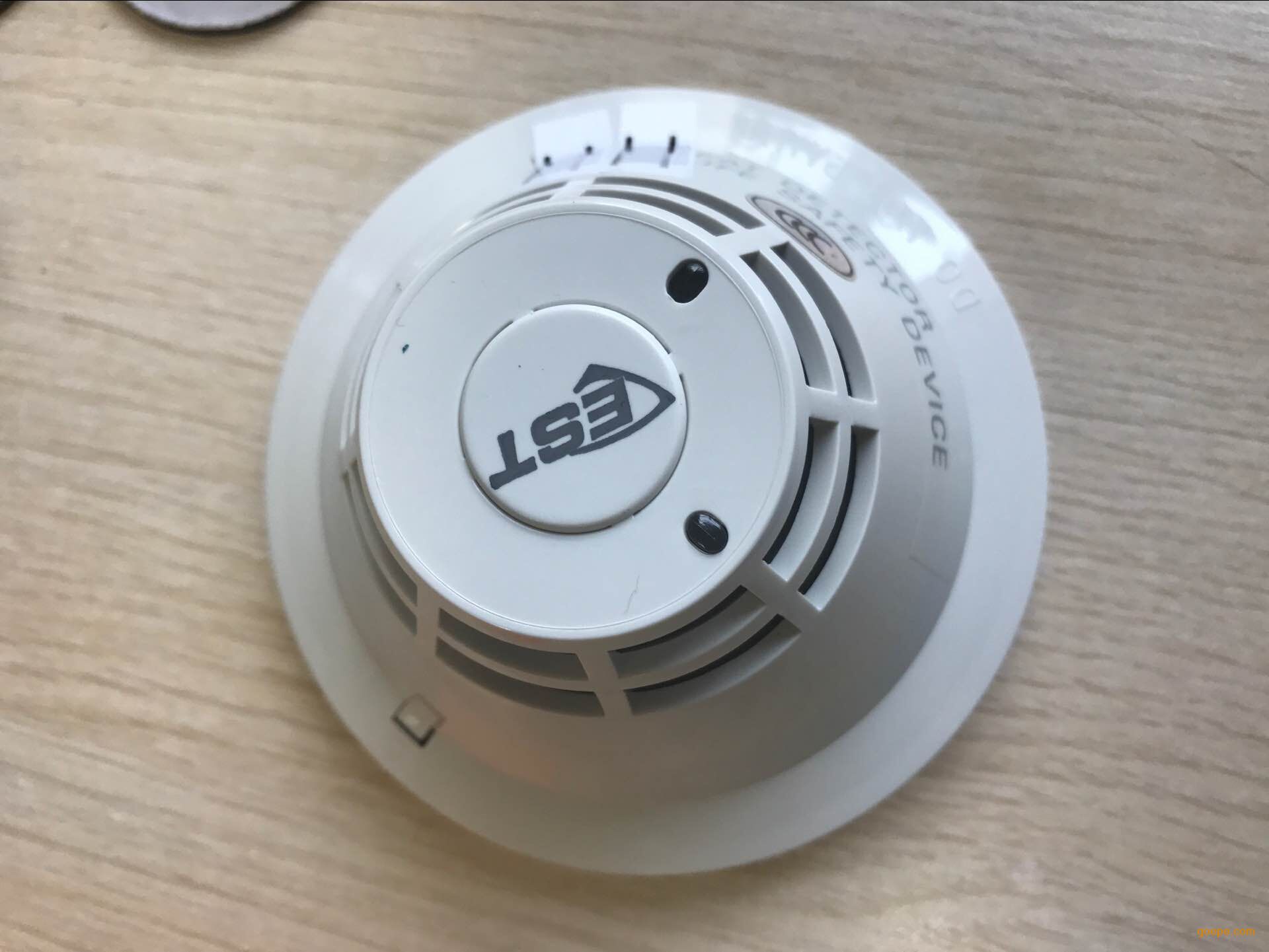

智能型光电感烟探测器

型号：SIGA-PS/SIGA-PSIC
特性：
■ 自带集成化微处理器
■ 非易失性存储器
■ 自动生成探测器及模块连线图
■ 自动编排地址
■ 自动环境补偿
■ 0.67%～3.77%的灵敏度范围
■ 脏污或其它故障检测
■ 昼/夜灵敏度自动调整
■ 红/绿LED状态指示
■ 标准型/带继电器/带隔离器安装底座
■ 按ISO-9001标准设计和生产

EST爱德华感烟探测器SIGA-PSIC

性能说明：

EST的特征系列SIGA-PS智慧型光电感烟探测器，从其光电烟雾传感元件采集模拟数据并转换成数字信号，探测器内置的微处理器将测量和分析这些信号，并把这些数据与历史数据－时间特性曲线相比较，确定是否报警。数字滤波器滤掉非火警因素，几乎完全排除了误报。

每个探测器内置的微处理器还能提供四种辅助功能：自诊断及历史记录，自动生成探测器及模块连线图，独立运行模式和快速而稳定的通信。

l.自诊断及历史记录
每个特征系列探测器持续不断地进行自诊断，以提供重要的维护保养数据，自诊断的结果自动更新并固化到探测器的非易失性存储器中，这个数据随时可以在控制台上、PC机上或用《SIGA-PRO特征编程/维护工具》查看。

存在探测器存储器里的数据包括：
－探测器型号、产品系列号和器件地址；
－制造日期、运行时数和*后一次保养日期；
－当前的探测器灵敏度值和对环境的补偿值；
－出厂时的探测器灵敏度值；
－报警和故障的记录个数；
－*后一次报警的日期和时间；
－*后一次报警前的数据－时间特性曲线；
－多达32个故障特征码用于故障诊断。

2.自动生成探测器及模块连线图
回路控制器记忆每个系列号的器件相对于回路中其它器件的安装位置，利用这个图形特性可对每个器件的安装位置进行监测，防止当探测器重新(如在清洗后等)安装时，误装在与原来不同的位置。一旦误装，系统可自动交换其地址，不误报。
特征数据输入程序利用这个图形特性，在编程器的对话菜单和图示菜单支持下，可以检查每个器件间的网络连接。图形中所包含的系统配置和组合信息(设备型号、器件地址、线路分支)存储于磁盘中，可随时生成打印报告。这种从一个已安装的系统中立即取出其当前的配置和组合状态，对重组系统是非常迅速有效的。

借助图形特性回路控制器能够发现：
－追加的器件；
－遗漏的器件；
－电路接线的变化；
－在重新安装时，如探测器安错位置，系统会自动更换其地址。

3.独立运行模式
一个区域报警的判断是由探测器来完成的，探测器自带微处理器允许其以独立模式工作。如果探测器与回路控制器之间的通讯故障超过4秒钟，则该回路中的所有探测器转为独立运行模式。这个电路的作用就像普通探测器一样，每个探测器继续采集并分析其周围的信息，如果周围环境达到预先设定的烟雾度，则探测器报警；如果探测器安装在带继电器底座上，则继电器产生动作。

4.快速而稳定的通讯
探测器装上智能电路，系统采用广播式寻访，这就意味着很少量的信息需要在探测器和回路控制器之间传送。除了对正常监测查询作出响应外，只是在有新的故障或报警产生时探测器才需要与控制器通讯，这样就可以提供非常快的响应时间，系统降低了通讯波特率。

产生了如下好处：
－延长了通讯距离，回路线距离可达3公里；
－更加提高了抗干扰能力；
－减少了对其它线路的干扰；
－不用必须采用双绞线或屏蔽线，用普通线即可，回路响应时间少于0.75秒。

5.自动编排地址
回路控制器用电子方式对每个探测器自动编址，可在系统调试过程中节省宝贵时间。不需要设定复杂的开关或拔号盘，每个探测器有各自唯一的产品系列号存储在探测器存贮器内。回路控制器鉴别回路中每个器件，并根据每个器件的产品系列号自动分配一个软件地址。如有需要可用《SIGA-PRO特征编程/维护工具》为探测器编址。
6.对环境的自动补偿
SIGA-PS探测器的探测灵敏度几乎与安装的环境和物质条件无关。探测器中的传感元件能对因灰尘、潮湿、老化等因素引起的缓慢变化作出相应的调整(环境补偿)，它甚至能对正常环境下的少量烟雾作出补偿修正。每小时调整和更新传感元件的本来灵敏度值近六次，约每小时一次将资料写入EEPROM存储器。探测器记录的原始资料甚至在探测器卸下来清洁后也不会丢失。
由安装者选定的探测器报警限可以上下浮动，以保持相对原始值的灵敏度的恒定，这称为差动报警。

7.灵敏度范围
SIGA-PS探测器有一定的灵敏度范围，为0.67%～3.77%烟雾度/英尺，安装时可以从这个范围内的5个可设置值中选定。

8.自动昼/夜灵敏度调整
特征系列探测器可以在程序上为昼/夜期间设定不一样的灵敏度。在无人员活动期间空气粉尘含量下降时，可使探测器的灵敏度自动提高。

9.稳定性
SIGA-PS探测器的灵敏度在风速高至5000英尺/分钟(25.39米/秒)保持稳定。环境温度对它的影响轻微，探测器可安装在温度高至120℉(49℃)的室内。

10.状态指示LED
从任何方向可见的一对LED显示，绿色LED闪动表示来自系统回路控制器的正常查询；红色LED闪动表示探测器处在报警状态；两个LED同时常亮表示独立运行模式下的探测器处于报警状态。正常绿色LED闪动不会烦扰建筑物里的正常活动，但却能被系统维护人员快速地观察到。

测试和维护保养：

每个探测器会自动地检测和鉴别脏污或故障，并发出一个“探测器脏污”的信息。探测器灵敏度测量值被送到回路控制器，可打印输出灵敏度报告，以满足NFPA(National Fire Protection Association)对探测器灵敏度的测量要求，*年末进行一次，之后每两年进行一次。
易于使用的维护程序显示每个探测器的当前状态和其它相关信息，被维护的探测器将会在控制台里暂时关闭。维护保养是独立于报警系统使用的。
