爱德华EST3火灾报警系统

爱德华EST3火灾报警系统
特点：
●168字节LCD显示
-重要信息首先显示给用户
-*先和*后到来报警显示可自由选择
●迅速的报警响应时间
-任何的EST3系统报警响应时间均小于3s
-回路报警响应时间小于750ms
●网络线总长超过30万英尺
●通过一对线有8个复合音源通道可选择
●区域音频功率放大器
●支持独立的和区域的系统操作
●可利用原有的线路
●插入式LED和开关标签指示
●支持SIGA系列探头和模块
●自动定义设备和盘的地址
●每回路可接250个地址设备，每结点机可接十回路共2500个地址设备
●设备回路自动成图
●每个设备有多达32个故障检查特性码

说明：

爱德华EST3火灾报警系统是一个模块化结构系统，既可单结点独立工作又可多结点组成网络运行。火灾报警和音频系统使用相同的基本组件，便于系统布局。一个强大的系统定义工具软件在各种需求情况下，可方便地定义系统操作功能，事实上所有的EST3操作功能均是由程序控制的。这给了EST3*的灵活性，确保了在系统安装后功能的改变和升级均可进行。

进行了细致外观设计的中心控制箱和符合工业设计标准的远地配电间区域箱，无论在审美和功能上都是完美的。

应用：

爱德华EST3火灾报警系统是一个适用性非常强的模块化结构的生命安全系统，它适用于从小到大的各种建筑物。系统组件排列于配有内外箱门的壁挂箱中。箱内提供了可安装*大65AH电池的空间。EST3的一组24V电池，*多可作为4个供电电源后备电源。这些供电电源使用一个特殊的分配器以便电池能量充分发挥。每个供电电源支持7A电流负载输出，4个电源共有28A电流可由后备电池供给。这保证EST3在断电时也能维持系统运行。

由主显示模块提供一个用户界面，并有一系列这样的模块适应于不同用户系统的要求。

主显示界面：

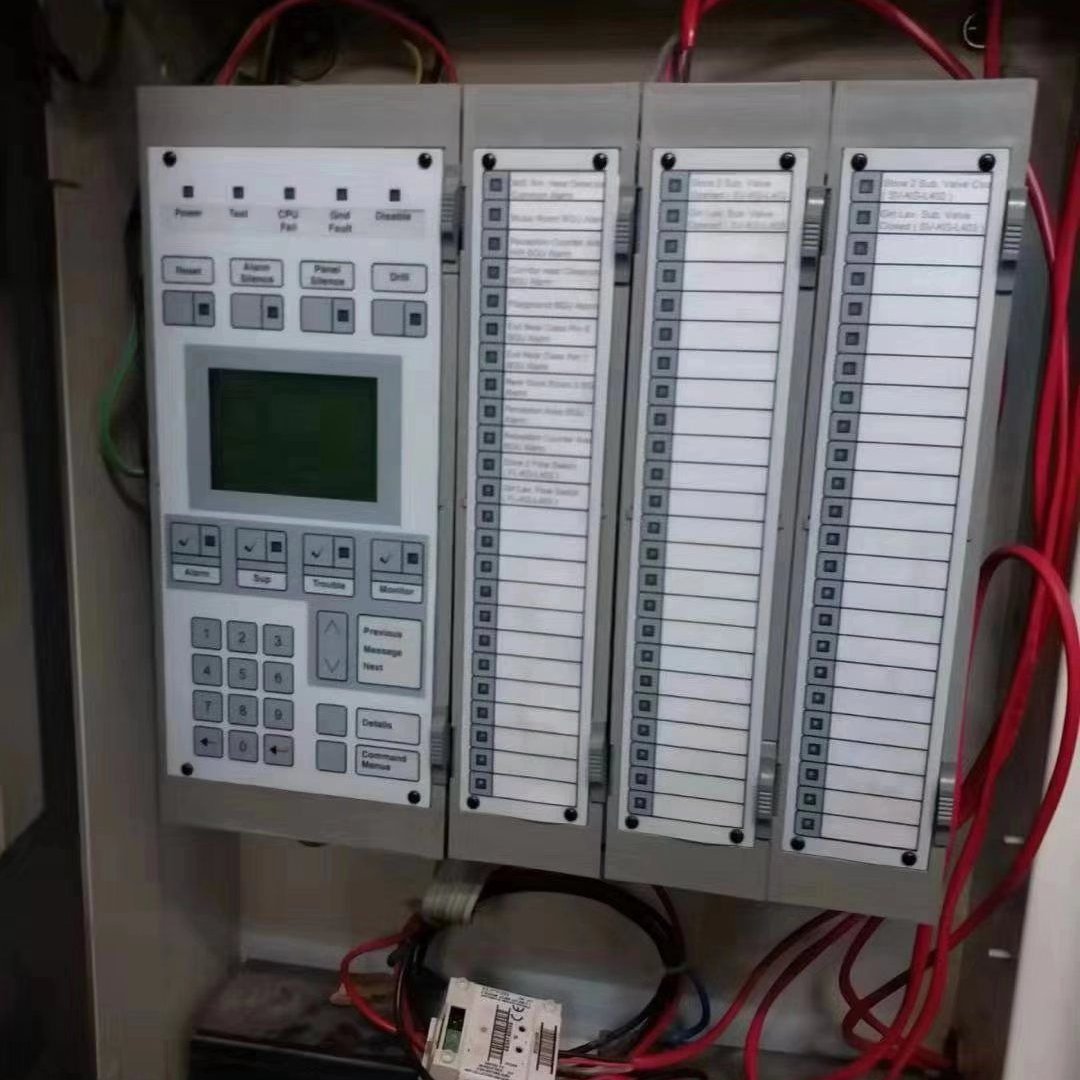

爱德华EST3火灾报警系统的主显示界面模块供紧急事用户操作。简单明了的指示灯和开关帮助操作者正确的执行系统命令。8行每行21字符(共168个字符)的LCD显示，为紧急事件信息提供友好的用户格式。可方便地显示首次出现的*高级事件。除非规定EST3*先和*后的报警显示顺序，主显示界面通常显示*后的*高级的事件。在一个远地结点不需用户界面时可不配主显示模块。

爱德华EST3 A型火灾报警系统主显示模块提供一个支持维护功能的菜单，如启用/禁止监控点的报告，用于人员使用或维护。

显示模块：

爱德华EST3火灾报警系统控制/显示模块提供附膜的触摸反馈式开关和彩色LED以给紧急用户一个*简洁的界面，控制显示模块位于一个独立的联接模块上──轨道模块上，以保证系统*大的可变性、适应性。

盘容量：

爱德华EST3火灾报警系统使用轨道模块上可拆卸端子可很容易的使盘内与建筑的线路隔离。EST3的轨道模块包括区域功放、单回路SIGA控制模块、传统硬连线模块和主CPU模块。系统设计允许方便的进行高电压隔离和电源限制布线。

爱德华EST3 C型火灾报警系统支持单结点和多结点单网络系统，一个独立的盘或单结点有5到21个模块空间，有足够空间允许至多4个能源组提供28A电能。一个盘有提供10个SIGA回路的控制器(每环路共250个设备，每结点2500点)。当使用传统回路时至多可装15个导轨模块，支持120个传统区域，有一半的传统区域回路是具有通告功能的回路。并可安装19个控制显示模块和一个主显示界面模块。

网络：

爱德华EST3火灾报警系统工作在多优先级点到点的令牌环网上，多优先级令牌环网使EST有优异的报警响应时间，不论网络实际独立的结点总数多少响应时间少于3s。EST3令牌环网结构允许节点间距很长。用1平方毫米线盘间距离可达1523米，64个节点的网络线总长可达91400米。

网络通讯通过RS485串行口，这个两线回路支持A型或B型，EST3网络A型结构符合NFPA7类通讯标准。

爱德华EST3 A型火灾报警系统采用分布式数据库技术，以求得在火灾控制及火灾扑救时的系统再生。在B型结构中，网络连线的一个断点或短路会将系统分为一个或多个盘为一组的两组，每组内的盘继续执行点到点令牌网络数据库的工作。在A型结构中，网络连线的一个断点或短路，系统将隔离这个故障，网络通讯继续进行。若多个故障发生，网络将重新配置为多个网络，其功能同于B型结构。这意味着系统继续响应每个结点动作，传送和接收网络信息。本地响应总是执行本地结点残存*多的驻留数据库。
