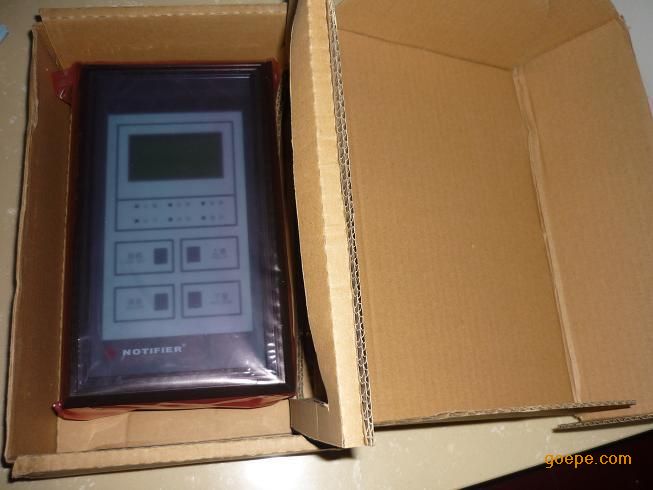

安舍图文显示系统804791

安舍图文显示系统804791
·外接直流电源可编程监测，当断电时，火灾报警控制器便发出故障信号
·内置808611智能发光二极管模块及蜂鸣器
·带32个发光二极管输出，能把火警、故障、隔离和状态等通过编程显示出来
·当发生警报时，对应的LED及蜂鸣器会启动，按确认后，蜂鸣器消音，报警的LED待该报警事项复位后才会关掉；如有新的警报，蜂鸣器会再次响起；与其它部件一样只需以两线将火灾显示屏连接在两线环形回路上，安装方便
·可配置模块短路隔离器。短路时，回路上受影响部分会被隔离，而不影响回路上其它部件的运作

技术数据
·工作电压：12VDC 24VDC(max)
·操作电压：10.5V~13.8VDC
·静态电流：1mA
·工作电流（32LED及蜂鸣器）：350mA（LED以及蜂鸣器同时启动）
·接线端子：0.6～1.5mm²
·保护级别：IP40
·工作温度：-20～70℃
·尺寸：270×221×71mm

楼层模拟火灾显示屏（8611- MDP）
·常用于安舍总线系统中显示楼层中火警的具体点位
·楼层平面图可以根据楼层实际的平面分割随时调整并替换
·直观显示楼层中火警的具体点位
·发生警报时，对应的LED及蜂鸣器会启动，按蜂鸣器消音键后，蜂鸣器消音，而报警的LED需待该报警复位后才关掉；如果有新的警报，蜂鸣器会再次响起
·直接连接到2线回路中
·通过编程可以显示整个安舍网络任一位置的火警信息
注意：为了确保所有的发光的和发声的部件都能正常运行，测试指示灯及蜂鸣器的测试灯工作必须定期进行。
·对24VDC外接电源进行监视
·可内置短路隔离器，在短路情况下，回路上受影响部分会被隔离不影响回路上其它部件的运作
·通过调试软件，不用编码开关，楼层模拟火灾显示屏可自动得到独立的地址
·具有完善的自诊断功能，可对其自身的功能和运行状态进行检测
·试灯按钮可进行指示灯显示及蜂鸣器测试。按下测试按钮时，所有发光的部件都会点亮直到放开按钮；而蜂鸣器保持鸣叫，直到手动消音才停
